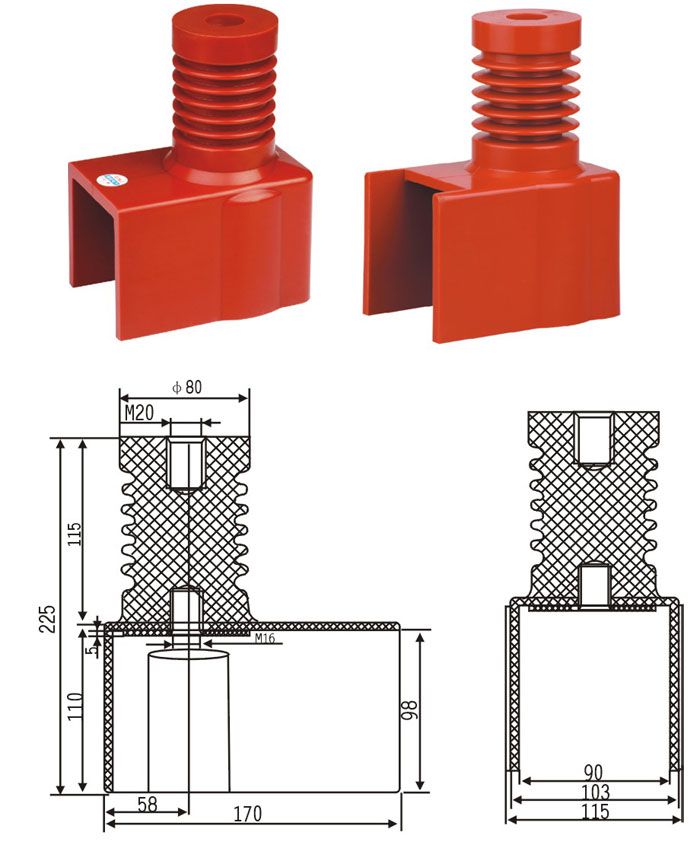

12KV連體絕緣子概述



12KV連體絕緣子采用環氧真空澆注一次成型，各種套管﹑觸頭盒﹑絕緣筒﹑鐘形罩等系列產品絕大部分絕緣件采用APG工藝成型，有部分產品采用SMC﹑DMC不飽和聚脂增強模塑料壓制成型。產品均使用在3.6~12KV中壓開關柜上。對特殊要求的產品﹑規格尺寸需改進的可按用戶要求設計制造。



正常使用環境條件

1﹑海拔高度不超過1000米，高原型海拔高度不超過3000米；

2﹑環境溫度在-10℃~+40℃之間，日平均溫度不超過30℃；

3﹑相對溫度日平均不大于95%，月相對溫度平均值不超過90%；

4﹑周圍空氣沒有明顯的塵埃﹑煙﹑腐蝕性或可燃性氣體﹑蒸氣及鹽霧的污染；

5﹑安裝場所應無經常的振動和嚴重的顛簸；

6﹑產品均能在凝霜及Ⅱ級污穢條件下運行；



執行標準

1﹑GB311.1-1997《高壓輸變電設備的絕緣配合》

2﹑GB/T7354-2003《局部放電裝置》

3﹑DL/538-1993 《高壓帶電顯示裝置技術條件》

4﹑DL/T539-1993《戶內交流高壓開關柜和元部件凝霜及污穢試驗技術條件》

5﹑JB/T10305-2001《3.6KV~40.5KV高壓設備用戶內有機材料支柱絕緣子條件》

6﹑GB/T16927.1-1997《高電壓試驗技術》

7﹑GB/T11022-1999《高壓開關設備和控制設備標準的共用技術要求》



訂貨須知

1﹑訂購支柱絕緣子和傳感器時，請提供產品型號﹑安裝嵌件孔距﹑螺紋孔尺寸和產品高度；

2﹑訂購穿墻套管請提供安裝孔和母排孔尺寸；

3﹑訂購絕緣筒和觸頭盒，請提供型號﹑額定電流；

4﹑用戶如對產品外形尺寸或技術參數變動，訂購時請加以特別說明，可根據要求進行設計﹑開發。

訂購須知：本圖片及其它信息權供參考用，如有變動不另行通知，購買前請來電詳細咨詢。

產品型號名稱：12KV連體絕緣子
