放入收藏夾JN15-12戶內交流高壓接地開關概述
JN15-12型戶內高壓接地開關是我公司集國內外接地開關最新技術而開發的具有先進水平的產品。經全面考核，其性能符合GB1985《交流高壓隔離開關和接地開關》及IEC60129的要求并通過國際 KEMA試驗。適用于12kV/40.5kV及以下，交流50Hz的電力系統中，可與各種型號高壓開關柜配套，作為接地保護用。
本開關為整體式接地開關。由底架、支柱絕緣子、靜觸頭、動觸刀、主軸刀、主軸、快速彈簧等部件組成。另外，根據用戶需要，可配帶電顯示裝置。
主要技術數據
| 項目 | 單位 | 數據 | ||
| 額定電壓 | kV | 12 | 40.5 | |
| 額定短時耐受電流 | kA | 31.5、40 | 31.5 | |
| 額定短路關合電流 | s | 4 | 4 | |
| 極間中心距 | kA | 80、100 | 80 | |
| 額定短路持續時間 | kA | 80、100 | 80 | |
| 額定峰值耐受電流 | mm | 150、165、210、230、250、275 | 350、385、460 | |
| 額定絕 緣水平 |
1min工頻耐受電壓 |
kV | 42/49 | 95 |
| 雷電沖擊耐受電壓 | 75/85 | 185 | ||

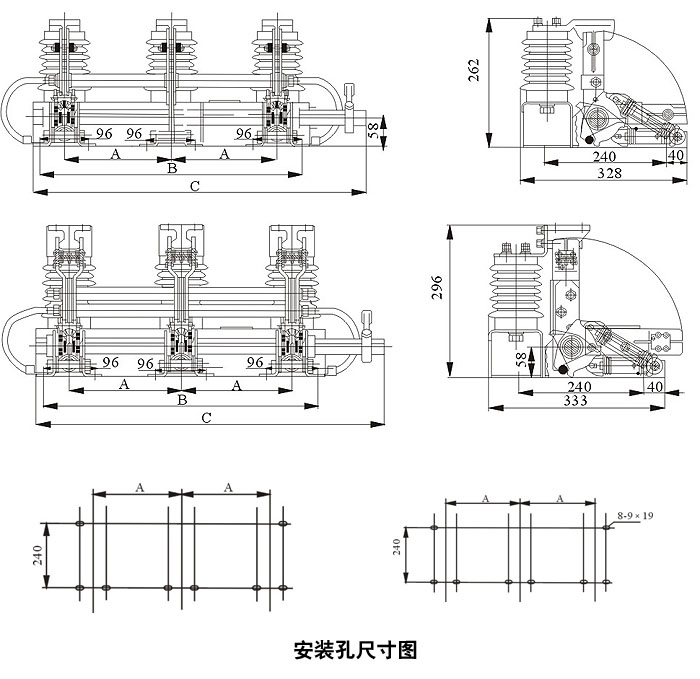

【安裝尺寸及型號選擇】
|
|
訂購須知：本圖片及其它信息權供參考用，如有變動不另行通知，購買前請來電詳細咨詢。
產品型號名稱：JN15-12接地開關
