放入收藏夾LW3-10/630KA六氟化硫斷路器
LW3-10/630KA六氟化硫斷路器是我公司與西安高壓電器研究所于1984年共同研制開發，填補了國內代白，主要用于交流50Hz的三相12KV電力系統的高壓斷路器，作為配網主斷路器設備，具備分、合負荷電流、過載電流及短路電流之能力；加裝控制器，可以具備分段功能，并能實現遠方控制及重合閘操作。
LW3-10/630KA系列六氟化硫斷路器設備特點：
一、1984年運行至今，近20年間，通過經驗積累和技術合作，經過了如下主要技術改造；
二、LW3系列六氟化硫斷路器的殼體與小法蘭處由焊接改為整體拉延，直接減少焊逢長度2.72m，并采用氣體保護焊，避免虛焊，有效的防止漏氣；
三、用新材料、新技術、新工藝取代傳統的瓷瓶澆裝工藝，徹底根治了瓷裂現象；
四、LW3系列六氟化硫斷路器的殼體、機構箱體等采用不銹鋼制作，提高了防腐性能，延長了使用壽命；
五、增設了減壓閉鎖裝置，使SF6氣體受到雙重監控，增設了防爆膜盒，保證了運行的安全性；
六、增設了斷路控制器，不但能有效地躲過通流并能實現分段器的功能。

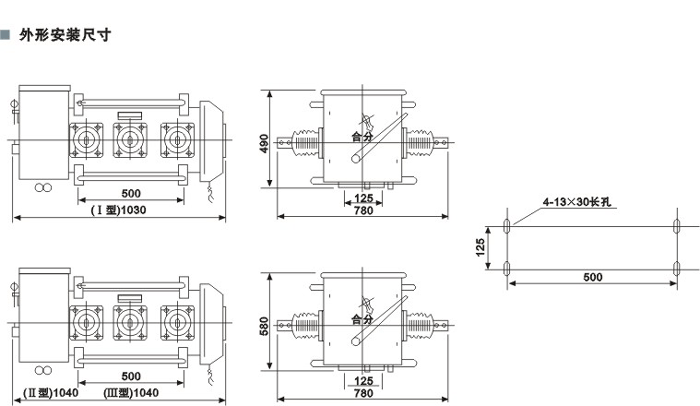

安裝尺寸
技術說明:
LW3-12系列六氟化硫斷路器是一種用SF6氣體作為滅弧和絕緣介質的柱上斷路器，是目前城網和農網推廣使用的換代產品，其優良的性能價格比，是目前其他12KV級戶外斷路器不可比擬的。
LW3-12系列六氟化硫斷路器是符合GB1984-89《交流高壓斷路器》開發的，其電氣和機械性能符合DL402-91《交流高壓斷路器訂貨技術條件》和GB11022-89《高壓開關設備通用技術條》的要求。適用于額定電壓12KV，額定頻率50Hz的電力系統中，供中小型電站及分支線路上作為控制和保護開關之用。
LW3－10、型戶外SF6斷路器以SF6氣體作為滅弧和絕緣介質，采用“旋弧滅弧原理”滅弧，操動機構與斷路器為一整體結構。具有結構簡單、操作功小、額定參數高；滅弧和絕緣性能可靠；電壽命和不檢修周期長、安裝使用方便、安全可靠等一系列優點。該斷路器設有過流過流保護裝置，其脫扣方式按需要選擇，操作機構采用彈簧儲能方式，使分閘、合閘速度穩定，不受人力、技術熟練程度以及電壓波動的影響。
Ⅰ型為人力儲能彈簧機構，配有手動分閘拉環，實現就地操作。主要適用于柱上10KV電網分支回路型的控制和保護。
Ⅱ型為電動儲能彈簧機構，其分閘、合閘由合、分閘線圈控制。同時配有手動分、合閘拉環，配置合閘控制器能實現自動重合閘操作。適用于中、小變電站作為控制和保護之用。
訂購須知：本圖片及其它信息權供參考用，如有變動不另行通知，購買前請來電詳細咨詢。
產品型號名稱：LW3-10/630KA六氟化硫斷路器
