VS1絕緣筒概述

VS1絕緣筒適用于電流630~1250A的戶內高壓真空斷路器中。其頂部和中部分別裝有出線臂，上出線臂通過上支架與滅弧室靜端固定聯結，下出線臂通過下支架、軟連接與真空滅弧室動端導電桿聯結，絕緣筒頂部內外為四方結構，下部內外為圓周結構，絕緣筒內外均設有裙邊結構，其內裙邊為整圈圓周結構，上、下支架直接固定于絕緣筒內部。優點：安裝方便，斷路器各相間一致性好；導出線臂與滅弧室接成整體；能獲得象煙囪般的對流散熱效果；防止異物和灰塵進入，滿足對爬距的要求。

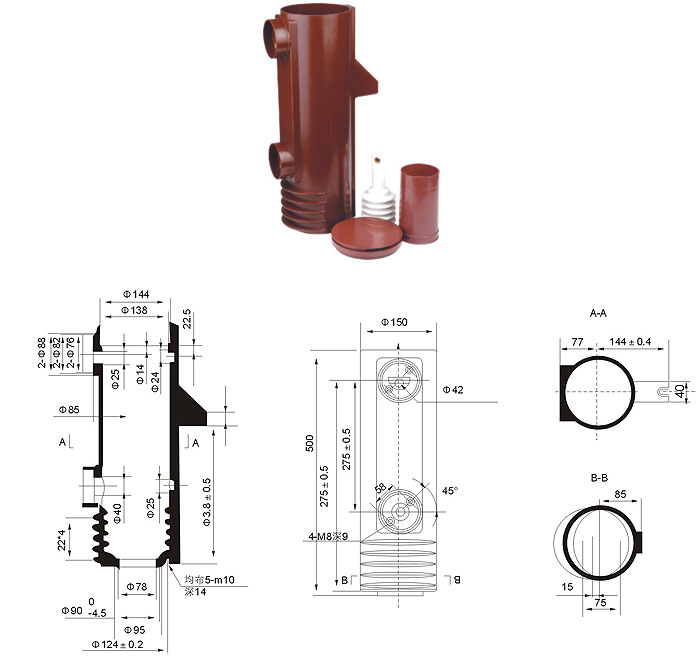

絕緣筒的外形結構及尺寸圖

訂購須知：本圖片及其它信息權供參考用，如有變動不另行通知，購買前請來電詳細咨詢。

產品型號名稱：VS1絕緣筒
