VS1-12/2500-31.5KA,ZN63-12/2500-31.5KA真空斷路器(戶內高壓,2500A,12KV)

產品簡介

該斷路器采用操動機構與斷路器本體一體式設計，既可做為固定安裝單元，也可配有專用推進機構，組成手車單元作用。

使用環境條件名稱及含義

1、周圍空氣溫度：上限+40度，下限-40度；
2、海拔： 2000m(若海拔增高，則額定絕緣水平相應提高)
3、風壓：不超過700Pa(相當于風速34m／s)；
4、地震烈度：不超過8度；
5、污穢等級：Ⅳ級；
6、******日溫差：不超過25度；
7、相對濕度：日平均不大于95％，月平均不大于90％；
8、無易燃、爆炸危險、化學腐蝕及劇烈振動的場所。

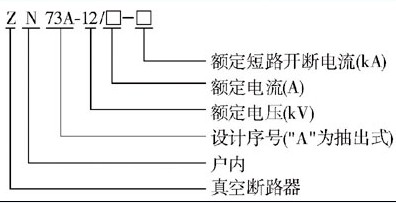

VS1-12/2500-31.5KA,ZN63-12/2500-31.5KA真空斷路器產品名稱及含義

VS1-12-630/20KA,ZN63戶外高壓真空斷路器產品及含義

主要技術參數

序號	名稱		單位	數據
1	額定電壓		KV	12
2	額定頻率		HZ	50
3	額定絕緣水平	lmin工頻耐壓	KV	42
		雷電沖擊耐壓(峰值)		75
4	額定短路開斷電流		KA	20	25	31.5	40
5	額定電流		A	630 1250	630 1250	1250 16000 2000 2500	1250 1600 2000 2500 3150
6	額定短時耐受電流（有效值）		KA	20	25	31.5	40
7	額定峰值耐受電流（峰值）			50	63	80	100
8	額定短路關合電流(峰值)			50	63	80	100
9	額定短路電流持續時間		S	4
10	機械壽命		次	20000
11	二次回路工頻耐受電壓		V	2000
12	額定操作順序			分-t-合分-t1-合分

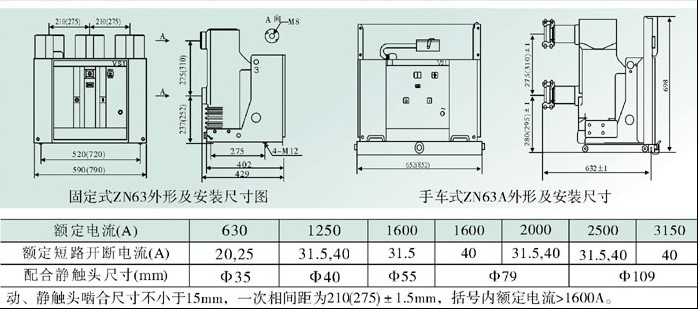

外形安裝尺寸

VS1-12-630/20KA,ZN63戶外高壓真空斷路器安裝及尺寸圖

訂貨須知
　　1、斷路器名稱、型號以及訂購數量；
2、斷路器的額定電流及額定短路開斷電流；
3、所配操作機構的型號、名稱、操作電壓及脫扣器型式；
4、運轉車及其它備品、備件的數量；
5、用戶若有其他特殊要求，訂貨時協商

訂購須知：本圖片及其它信息權供參考用，如有變動不另行通知，購買前請來電詳細咨詢。

產品型號名稱：VS1-12/2500-31.5KA,ZN63-12/2500-31.5KA真空斷路器
