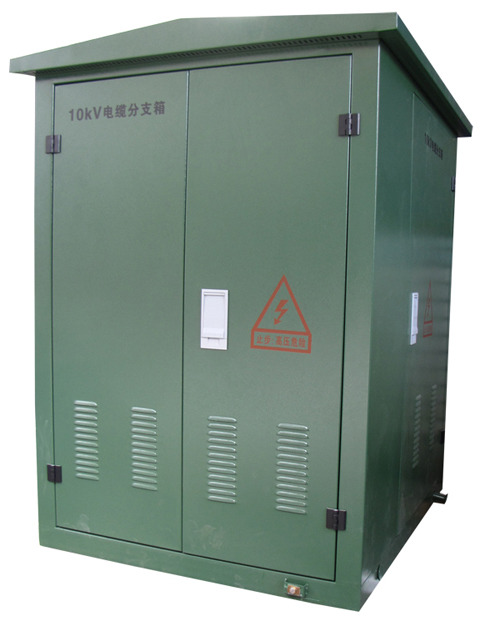

放入收藏夾電纜開關分支箱的概述
電纜開關分支箱在電力系統10kV配網電纜化工程中，以一種經濟、可靠、維護方便的接線方式替代原配網架空線中大量的分支成為一大難題，而電纜開關分支箱的出現徹底解決了這個問題，并且以它全絕緣、全密封的特性而使線路故障率大為降低，成為配網電纜化工程的******設備。其簡單、方便、靈活的聯接組合方式，使它在某些場合下，可代替環網柜；必要場合下，可埋在地下或浸于水中，節省了設備和電纜的投資，提高了供電的可靠性，廣泛適用于商業中心、工業園區及城市密集區。電纜開關分支箱按照結構形式和電纜接頭種類的不同可分為帶開關電纜分支箱、電纜開關分支箱、帶開關電纜分接箱三種。
?
一、電纜開關分支箱的特點：
1.采用我公司的SF6全絕緣、全密封模塊，免維護設計。
2.全絕緣、全密封結構，可觸摸型式，安全可靠，免維護，體積小、重
量輕、結構緊湊、安裝簡單，操作方便適用于各種惡劣環境，并滿足防潮的要
求, SF6氣室防護等級達到IP65。
3.體積小，便于安裝和操作。
4.噴塑工藝和工序符合國際標準，抗腐蝕。
5以無毒、無味、絕緣強度高的SF6氣體作為其絕緣介質，母排、連接
件、負荷開關、全部置于SF6氣包中，真正實現戶外型、全絕緣、全密封結構。
SF6氣體年泄露率小于千分之0.25,箱體上裝有SF6氣體壓力計，可隨時檢查氣
體壓力，通過RTU可遠傳到控制中心。
6接線采用全絕緣可觸摸式電纜頭，電纜接線安全、靈活。
7環網柜具備完善的防誤操作功能。
8能夠實現配網自動化。
9使用壽命：20年免維護。
二、電纜開關分支箱主要配置元件
1.帶電顯示器：安裝極為方便，使用壽命長。
2氧化鋅避雷器：T型全絕緣金屬氧化鋅避雷器，具有全屏蔽、可浸水、
可插拔、安裝方便的特點。
3可觸摸式電纜頭：可觸摸式電纜插頭是全絕緣、全密封的終端電纜頭。
額定電流630A適用于電纜截面25-500mm當與適合的套管或插頭配合時，
提供全面和全密封可分離連接，可長期在水下和其他惡劣的條件下運行，無最
小相間安全距離要求。
4EKL4接地及短路故障指示器專為電網供電系統自動監控而設計的檢測
裝置，適用于35KV(含)以下高壓開關設備及變配電系統。主要用于檢測、
指示、傳遞故障信號和發送遠程指示報警，同時還具備記憶和恢復功能。使維護人員
能精確判別故障發生的區間，提高故障分析的能力，以便迅速排除故障，縮小
停電區域，縮短停電時間。對確保電網安全運行，提高電網供電質量起著重要
作用。
- 電纜開關分支箱的使用條件
????? a. 周圍空氣溫度：上限 +40℃，下限-30℃。
b. 海拔：設備安裝場所的******海拔高度2000m。
C. 安裝地點無劇烈振動及顛簸，安裝傾斜度不大于5o。
三、電纜開關分支箱的訂貨要求：
客戶應向本廠提供以下數據：a、產品名稱、型號、規格、進出線路數、數量及交貨期限。b、分支箱內所裝電器設備的名稱、型號、規格和數量。c、箱殼材料（鐵板或不銹鋼外殼）及漆色選擇，如無要求則按本廠標準供給。d、其它特殊要求。12其它其它其它其它因標準、參數與設計在不斷發展改進.
