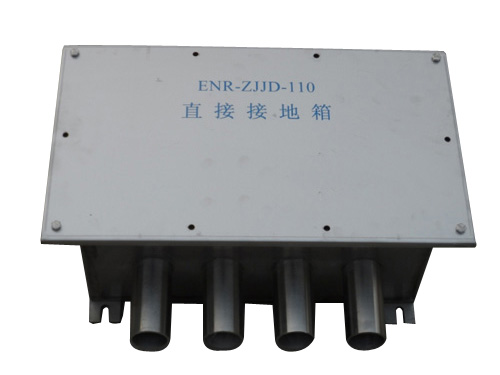

放入收藏夾電纜直接接地箱的構造
電纜直接接地箱，內部含有連接銅排、銅端子等，用于電纜護層的直接接地,內部無需安裝電纜護層保護。
電纜直接接地箱優點
電氣絕緣性能好、介電強度高、抗漏痕、抗電蝕、耐熱、耐寒、耐老化、防爆等優點及良好的化學穩定性、憎水性、密封性。
電纜直接接地箱的應用
對于高壓單芯電纜系統，應根據實際情況采用合適的電纜護套接地方式。工程應用中對短電纜一般采用金屬護套一端接地，另一端經護層保護器接地的方式；對長電纜線路，一般采用電纜護套交叉互聯的接線方式。當雷電波或操作波沿線芯流動時，電纜接頭金屬屏蔽層不接地端將出現過電壓，易使護套產生絕緣損壞形成多點接地，出現很大的環形感應電流。為此，應在電纜接頭處金屬護套不接地點加裝電纜護層保護器。 為防止電纜外護套絕緣在單相短路情況下加速老化，長電纜線路宜采用完全交叉互聯的保護方式。金屬屏蔽層采用混合連接方式時，應在單點接地保護方式電纜段加裝回流線路合理地選擇該段電纜的長度。
電纜直接接地箱使用條件
1、環境溫度-45℃~+55℃；
2、海拔不超過4500m;超出4500m可根據實際情況特制；
3、電源頻率：58~62Hz（60Hz系統）、48~52Hz（50Hz系統）；安裝場所的空氣中不應含化學腐蝕氣體、爆炸性塵埃；
4、長期施加的工頻電壓不得超過保護器持續運行電壓；對有間隙產品，安裝點短時工頻電壓升高不得超過保護器額定電壓；
5、長期使用于異常條件，保護器需特別制作，訂貨時應說明。
電纜直接接地箱主要技術指標
1 脫開接地或保護器鏈接后主要技術性能
直流耐壓試驗：20kV/min 不閃絡、不擊穿；
沖擊電壓試驗：40kV ± 10次 不閃絡、不擊穿；
2.安裝后接地箱主絕緣件試驗
2.5kV兆歐表測量絕緣電阻值應大5MΩ；
