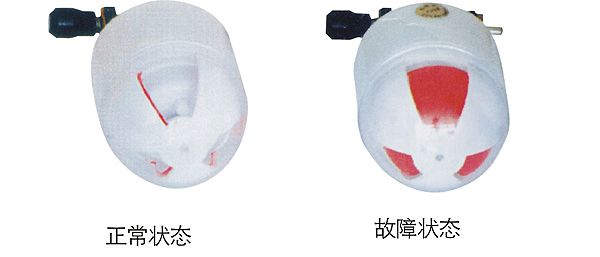

放入收藏夾DS-JDSX接地短路二合一智能線路故障指示器概述（DS-JDSX型）
DS-JDSX接地短路故障指示器與DS-1DX外形一樣，特點、功能與應用、技術指標都一樣，但是它們內部結構不同，其工作原理也不同，DS-1DX內有一塊核心智能檢測短路芯片，而DS-JDX里面則有檢測短路和接地故障的二合一的智能檢測芯片。
工作原理
接地短路二合一的原理中的短路礦障原理與DS-1DX相同。接地檢測原理：采樣接地瞬間的電容電流首半波與接地瞬間的電壓首半波，比較其相位，當采樣接地瞬間的電容電流突變且大于一定數值，并且與接地瞬間的電壓首半波同相，同時導線對地電壓降低，則判斷線路發生接地，否則線路未發生接地。

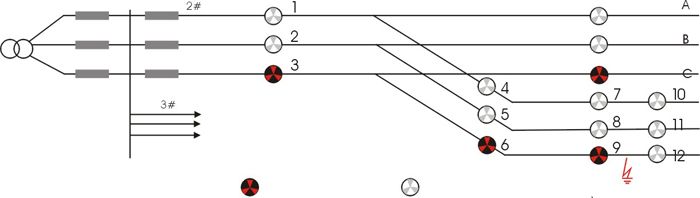

用于判斷接地的故障指示原理圖：由2#線C相3、6、9指示器翻紅牌顯示而12指示器仍白色，即可判斷出口點發生故障。
訂購須知：本圖片及其它信息權供參考用，如有變動不另行通知，購買前請來電詳細咨詢。
產品型號名稱：DS-JDSX接地短路故障指示器
