放入收藏夾DXN-T帶電顯示器(同GSN-T,DXN-10T,GSN-10T,DXN-12T,DXN-35T型,10KV,戶內高壓帶電顯示裝置,可含傳感器,柜內電磁鎖)
DXN-T帶電顯示器是一種直接安裝在室內電氣設備上,直觀顯示出電氣設備是否帶有運行電壓的提示性安全裝置.當設備帶有運行電壓時,該顯示器顯示窗發出閃光,警示人們高壓設備帶電.無電時則無指示.一般安裝在進線母線、斷路器、主變、開關柜、GIS組合電器及其它需要顯示的是否帶電的地方.戶內高壓帶電顯示裝置由三個傳感器和一個顯示器經導線連接組成。適用于額定頻率50Hz，額定電壓40.5KV以下的戶內高壓電氣設備上，既可放映回路帶電狀況。
DXN-T執行標準
DL/T538 《高壓帶電顯示裝置》
DL/T593《高壓開關設備和控制設備標準的共用技術要求》
JB/T10305 《3.6KV~40.5KV高壓設備用戶內有機材料支柱絕緣子條件》
GB/T7354 《局部放電測量》
驗電/核相
DXN-T顯示器上的驗電／核相端口提供外接檢測端口，需要配合驗電／核相器DXN-C使用。
驗電／核相器插入到驗電端的接地端口和其它相序端口，若有顯示表示測試相序帶電。
驗電／核相器插入到兩臺開關設備驗電端的同一相序，若沒有顯示表示測試的相序相同。
|
項 目 名 稱 |
單 位 |
數 據 |
||||||||
|
傳 |
額定電壓 |
KV |
3 |
6 |
10 |
20 |
27.5 |
35 |
||
|
最高工作電壓Um |
3.5 |
6.9 |
11.5 |
31.5 |
40.5 |
|
||||
|
額定頻率 |
Hz |
50 |
||||||||
|
絕 |
工頻耐受電壓(有效值) |
一次對二次對地 |
KV |
25 |
32 |
42 |
65 |
80 |
100 |
|
|
雷電沖擊耐受電壓(峰值) |
40 |
60 |
75 |
125 |
185 |
185 |
||||
|
局部放電量1.1*Um/√3 |
PC |
≤10 |
||||||||
|
|
抗彎強度 |
KN |
8 |
|||||||
|
顯 |
氖燈啟輝電壓 |
KV |
0.52 |
0.87 |
1.73 |
2.38 |
3.03 |
|||
|
閉鎖啟控電壓 |
1.95 |
3.90 |
6.50 |
13 |
17.88 |
22.75 |
||||
|
二次閉鎖電源電壓 |
V |
∽220 －10 |
||||||||

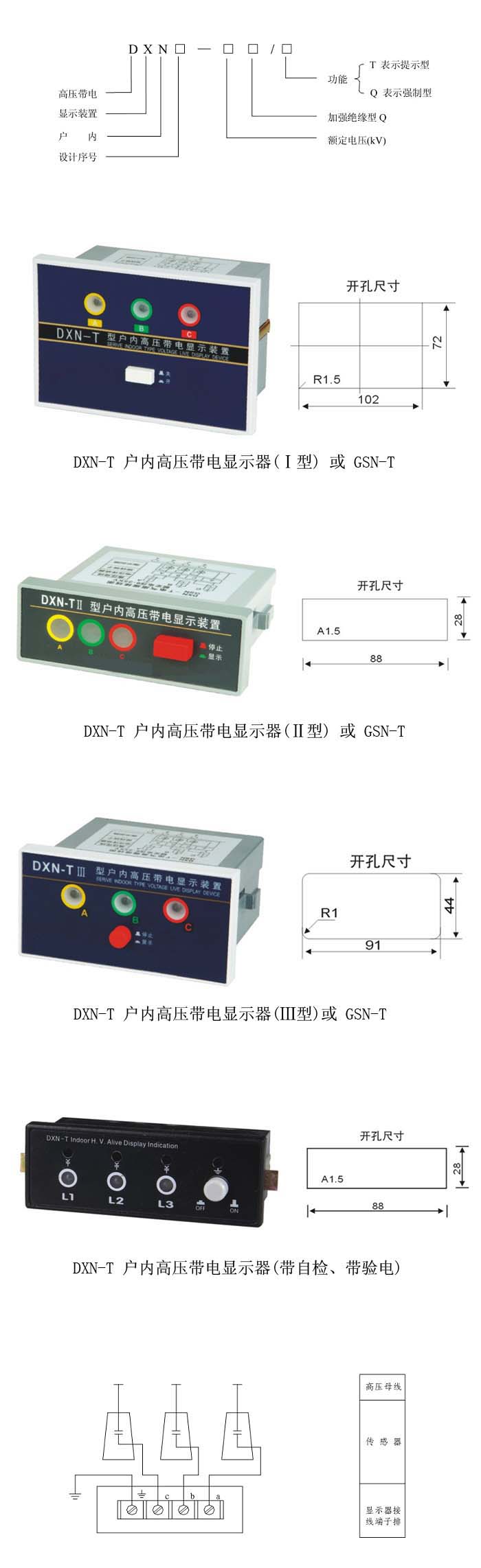

產品尺寸及接線圖
訂購須知：本圖片及其它信息權供參考用，如有變動不另行通知，購買前請來電詳細咨詢。
產品型號名稱：DXN-T,GSN-T帶電顯示器
