放入收藏夾DXN帶電顯示器(DXN-T,DXN-Q系列戶內高壓帶電顯示裝置,10KV,35KV,12KV,24KV）
1、DXN帶電顯示器(以下簡稱裝置)，適用于戶內額定電壓為：6kV、12kV、20kV、27.5kV、35kV。頻率為50Hz的開關設備上，用以反映顯示裝置設置處高壓回路帶電狀況。
2、顯示裝置中支柱絕緣子傳感器，可以與各類型高壓開關柜、隔離開關、接地開關等配套。
3、帶電顯示器不但可以提示回路帶電狀況，而且還可與電磁鎖配合，實現強制閉鎖開關柜操作手柄及網門。達到防止帶電關、合接地開關、防止誤入帶電間隔目的，提高開關設備防誤性能。
4、正常使用環境條件
a、安裝地點海拔高度3000m及以下；
b、適用于凝露環境；
c、適用于Ⅱ級污穢環境。
主要技術參數
| 項目名稱 | 單位 | 數據 | |||||||
| 傳 | 額定電壓 | kV | 3 | 6 | 12 | 20 | 27.5 | 35 | |
| 感 | 最高工作電壓 | 3.5 | 6.9 | 11.5 | 23 | 31.5 | 40.5 | ||
| 器 | 額定頻率 | Hz | 50 | ||||||
| 絕 | 工頻耐受電壓（有效值）一次對二次對地 | kV | 25 | 32 | 42 | 65 | 80 | 100 | |
| 緣 | 40 | 60 | 75 | 125 | 185 | 185 | |||
| 水 | 雷電沖擊耐受電壓（峰值） | PC | ≤10 | ||||||
| 平 | 局部放電量 | ||||||||
| 抗彎強度 | N | ||||||||
| 顯示 | 氖燈啟輝電壓 | kV | 0.57 | 0.57 | 0.97 | 1.93 | 2.78 | 3.63 | |
| 器 | 閉鎖啟控電壓 | 2.15 | 3.8 | 5.5 | 13 | 14.88 | 19.43 | ||
| 二次電源電壓 | B | ≌220－110 | |||||||
【顯示裝置的分類】
a.按額定電壓等級分為：3KV、6KV、10KV、12KV、27.5KV、35KV；
b.按傳感器使用環境條件分為：普通型、加強絕緣型（全工況型）；
c.按顯示器功能分為：T型、Q型；
d.按顯示器外型尺寸分為：Ⅰ型、Ⅱ型

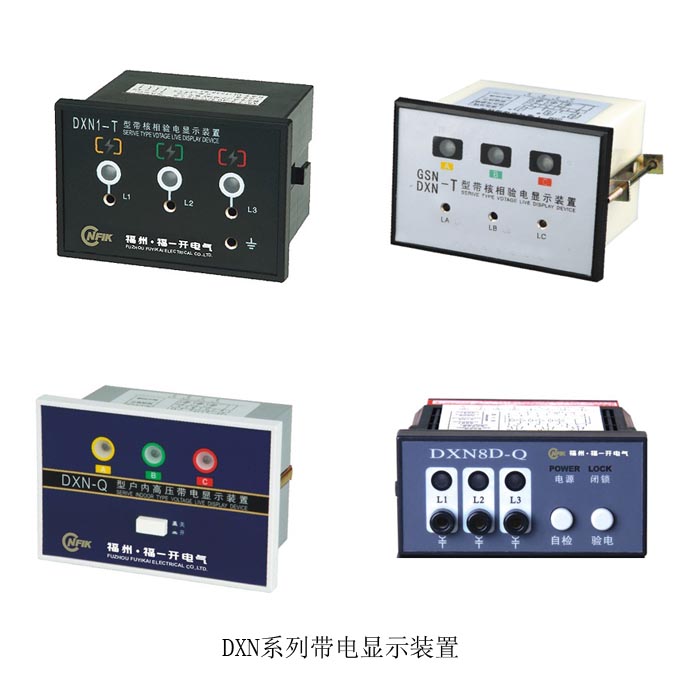

常用型號
DXN-T戶內高壓帶電顯示器（I、II、III型)
DXN-Q戶內高壓帶電顯示器
GSN-Q戶內高壓帶電顯示器
DXN8-Q戶內高壓帶電顯示器
DXN8-T戶內高壓帶電顯示器
DXN8D-Q戶內高壓帶電顯示器
DXN8D-T戶內高壓帶電顯示器
CQ戶內高壓帶電顯示器（T、Q型）
訂購須知：本圖片及其它信息權供參考用，如有變動不另行通知，購買前請來電詳細咨詢。
產品型號名稱：DXN帶電顯示器
