放入收藏夾GN22-10/2000A隔離開關
產品簡介
GN22-10/2000A大電流產內高壓隔離開關，適用于額定電壓10KV，三相交流50HZ,電力系統中高壓開關設備作為有電壓無負載的情況下分合電路之用。開關結構設計新穎、合理、獨具一格。它采用了兩步動作的鎖緊方式，使開關動熱穩定性能優異，操作力小。它采用了環氧樹脂和絕緣子及刷鍍銀等新材料新工藝，使開關導電性能好，體積小，質量輕。它的出線端子便于與真空斷路器、油斷路器連接，可縮小開關柜體積，減少過渡接頭,降低成本。
海拔：不超過1000m;
周圍空氣溫度：-30 +40；
周圍環境相對濕度：日平均不大于95%；
月平均值不大于90%。地震強度不超過8級
安全場所：沒有火災，易燃，易爆，嚴重污穢，化學腐蝕及劇烈振動場所。

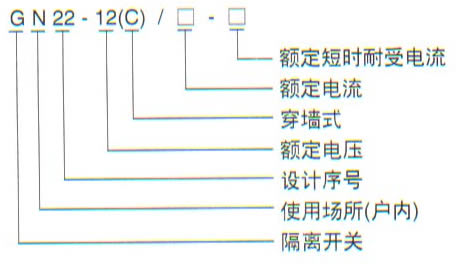

GN22-10/2000A隔離開關產品名稱及含義
主要技術參數
|
項目
|
單位
|
數據
|
||
|
額定電壓
|
KV
|
12
|
||
|
額定功率
|
Hz
|
50
|
||
|
額定電流 |
A
|
1600 200
|
2500 3150
|
|
|
額定短路耐受電流
|
KA
|
40
|
50
|
|
|
額定峰值耐受電流
|
KA
|
100
|
125
|
|
|
額定短時持續時間
|
S
|
4
|
||
|
額定絕緣水平
|
工頻耐受電壓
|
KV
|
極間，極對地42斷開口49
|
|
|
雷電沖擊耐受電壓（峰值）
|
KV
|
極間，極對地75斷開
|
||

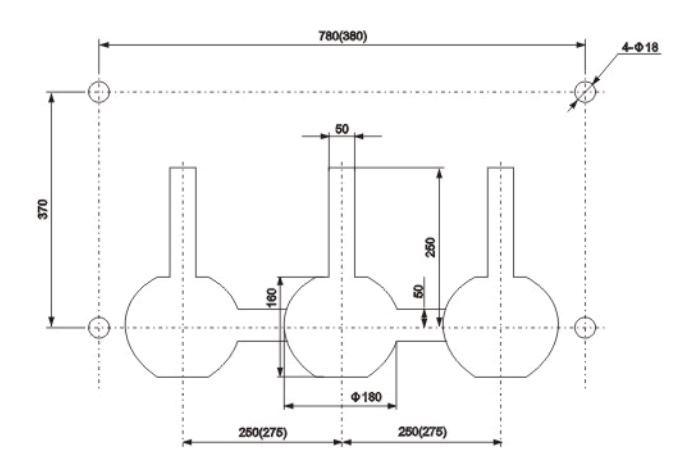

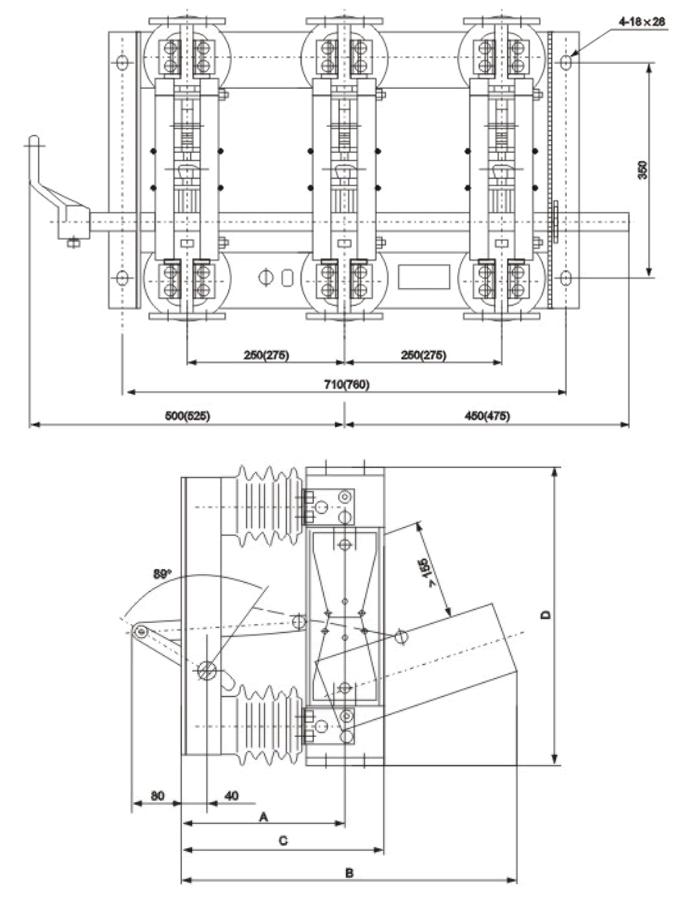

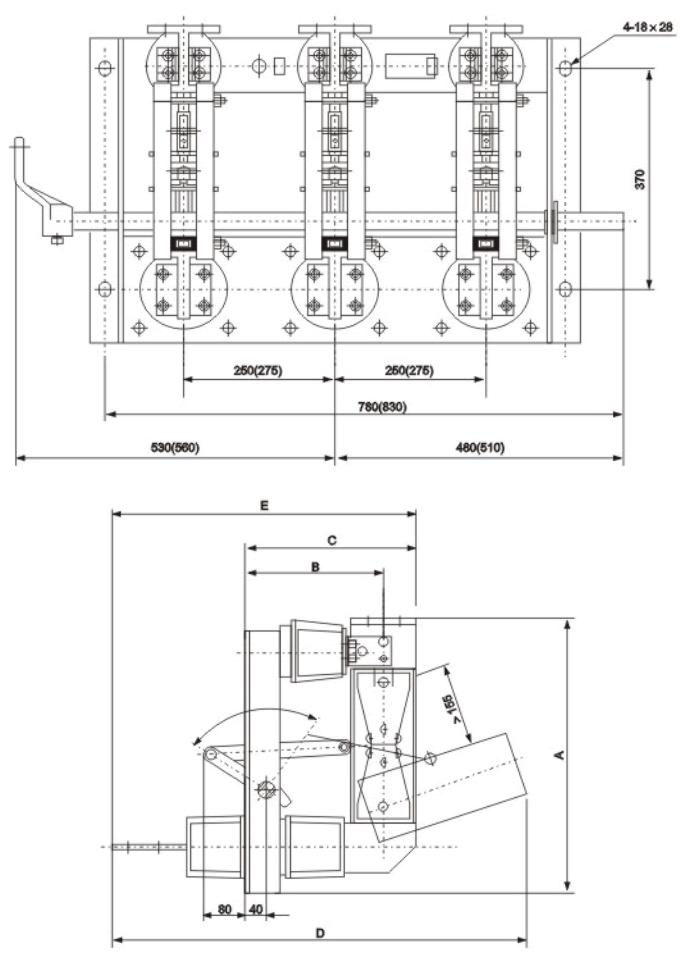

安裝尺寸圖
|
型號
|
A
|
B
|
C
|
D
|
E
|
| GN22-12/1600-2000 |
255
|
305
|
527
|
490
|
50
|
| GN22-12/2500-3150 |
262
|
325
|
538
|
494
|
60
|
|
型號
|
A
|
B
|
C
|
D
|
E
|
| GN22-12C/1600-2000 |
537
|
255
|
305
|
807
|
580
|
| GN22-12C/2500-3150 |
539
|
267.5
|
330
|
880
|
630
|
訂購須知：本圖片及其它信息權供參考用，如有變動不另行通知，購買前請來電詳細咨詢。
產品型號名稱：GN22-10/2000A隔離開關
