放入收藏夾GN6-10/630A戶內隔離開關
產品簡介
GN6，GN8系列戶內高壓隔離開關用于戶內12kV三相交流50Hz的電力系統中，額定電流分別為630A，1000A，1250A，可用于GG-1A(F2)高壓開關柜內，主觸刀作為網絡在有電壓無負荷的情況下接通和轉換線路之用；接地觸刀可用于：當電氣設備停電工作時，將接地觸刀合閘，制造網絡人工短路，保證檢修人員得到可靠的“按地位”保護，作為免遭觸電傷害的主要保護。

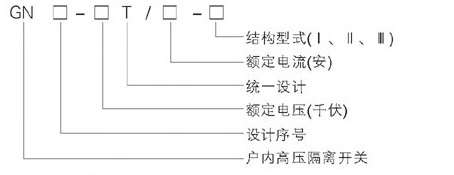

名稱及含義
主要技術參數
|
離開關全型號 |
額定電壓<>(千伏<>) |
******工作電壓<>(千伏<>) |
額定電流 安 |
極限通過電流 |
熱穩定電流 |
|||
|
峰值 |
有效值 |
1秒 |
5秒 |
10秒 |
||||
|
GN6-6T/200及<>GN8-6T/200I,II,III |
6 |
6.9 |
200 |
25.5 |
14.7 |
14.7 |
10 |
7 |
|
GN6-6T/400及<>GN8-6T/400I,II,III |
6 |
6.9 |
400 |
40 |
25 |
30 |
11 |
10 |
|
GN6-6T/600及<>GN8-6T/600I,II,III |
6 |
6.9 |
600 |
52 |
30 |
30 |
20 |
14 |
|
GN6-10T/200及<>GN8-10T/200I,II,III |
10 |
11.5 |
200 |
25.5 |
24.7 |
14.7 |
10 |
7 |
|
GN6-10T/400及<>GN8-10T/400I,II,III |
10 |
11.5 |
400 |
40 |
25 |
30 |
14 |
10 |
|
GN6-10T/600及<>GN8-10T/600I,II,III |
10 |
11.5 |
600 |
52 |
30 |
30 |
20 |
14 |
|
GN6-10T/1000及<>GN8-10T/1000I,II.III |
10 |
11.5 |
1000 |
75 |
43 |
43 |
30 |
21 |
外形尺寸
|
隔離開關全型號 |
尺 寸（毫 米） |
||||
|
H |
h |
L |
A1 |
A |
|
|
CN6-6T/200 |
429 |
163 |
750 |
200 |
546 |
|
CN6-6T/400 |
433 |
167 |
750 |
200 |
546 |
|
CN6-6T/600 |
437 |
171 |
750 |
200 |
546 |
|
CN6-10T/200 |
449 |
183 |
850 |
250 |
646 |
|
CN6-10T/400 |
453 |
187 |
850 |
250 |
646 |
|
CN6-10T/600 |
457 |
191 |
850 |
250 |
646 |
|
CN8-6T/200Ⅰ、Ⅱ、Ⅲ |
598 |
167 |
787 |
200 |
580 |
|
CN8-6T/400Ⅰ、Ⅱ、Ⅲ |
608 |
169 |
787 |
200 |
580 |
|
CN8-6T/600Ⅰ、Ⅱ、Ⅲ |
614 |
173 |
787 |
200 |
580 |
|
CN8-10T/200Ⅰ、Ⅱ、Ⅲ |
638 |
187 |
887 |
250 |
680 |
|
CN8-10T/400Ⅰ、Ⅱ、Ⅲ |
640 |
189 |
887 |
250 |
680 |
|
CN8-10T/600Ⅰ、Ⅱ、Ⅲ |
654 |
193 |
887 |
250 |
680 |
訂購須知：本圖片及其它信息權供參考用，如有變動不另行通知，購買前請來電詳細咨詢。
產品型號名稱：GN6-10/630A隔離開關
