放入收藏夾GW4-15/400A隔離開關(戶外高壓,15KV)
產品簡介
GW4-10/630A系列戶外高壓隔離開關適用于三相交流50Hz，額定電壓10KV/12KV的戶外裝置高壓設備。作為有電壓無負荷情況下，分斷與閉合電路的開關設備使用。GW4系列戶外高壓隔離開關,適用于發(fā)電廠、變電站及大型工礦企業(yè)的三相交流50Hz戶外電力系統(tǒng)中 。 電流：400、630A、1250A、1600A、2000A,供高壓線路在無功情況下進行換接，以及對被檢修的高壓母線、斷路器等電器設備與帶電的高壓線路進行電器隔離和分、合電路之用。具有安全可靠 、操作輕便 、靈活等特點。
隔離開關為雙柱式結構,制成單極形式.借助連桿組成三極聯動的隔離開關.隔離開關由底座、絕緣支柱及導電部分組成.每極有兩個瓷瓶,分別裝在底座兩端軸承座上,以交叉連桿連接,可以水平旋轉.導電刀閘分成兩半,觸頭接觸處是在兩個瓷柱的中間,分別固定在支柱瓷瓶的頂上.當操動機構操作時,帶動兩個絕緣支柱中的一個絕緣支柱轉動90°,另一個絕緣支柱由于連桿傳動也同時轉動90°,于是刀閘便向同一側方向分閘或合閘.接地刀閘是在垂直面(主刀閘在水平面)上運動的,它和主刀閘的聯鎖是通過本體的機械聯鎖或操動機構的聯鎖來實現的.
GW4-10型不接地開關配用CS11G人力操動機構，GW4-10型單接地配用CS8-6D或CS17（具有兩個輔助開關）型人力操動機構。

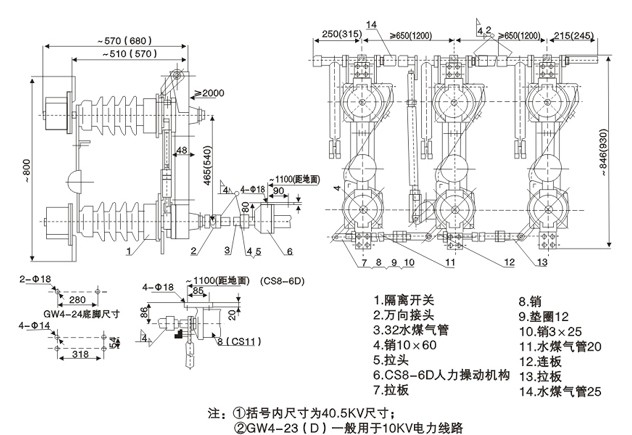

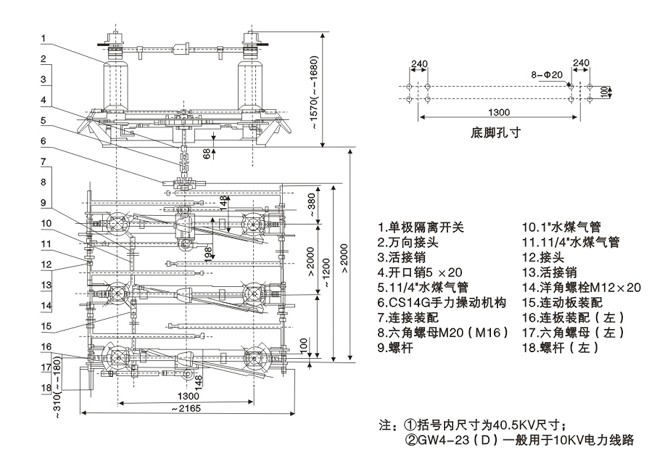

GW4-15/400A隔離開關主要技術參數及安裝尺寸
訂購須知：本圖片及其它信息權供參考用，如有變動不另行通知，購買前請來電詳細咨詢。
產品型號名稱：GW4-15/400A隔離開關
