FN12-12R/630型戶內交流高壓負荷開關FKN12-12D負荷開關概述

FN12-12R/630型戶內交流高壓負荷開關（以下簡稱FN12-12D負荷開關）是額定電壓為12KV，額定頻率為50Hz的三相高壓開關設備，用于分合負荷電流，空載變壓器和電纜充電電流，關合短路電流。配裝接地開關的負荷開關，可以承受短時電流。

FN-12（R）D/100-31.5型高壓負荷開關-熔斷器組合電器（以下簡稱FN12-12（R）D組合電器），是在FN7-12D負荷開關與S□LAJ-12(XRNT□-10)高壓限流式熔斷器組合在一起的戶內高壓開關設備。它可以開斷直至短路電流的任何電流；負荷開關開斷工作電流，熔斷器開斷短路電流，聯合開斷工作電流與全短路電流之間的任何電流，同時熔斷器通過其碰撞使負荷開關分閘。

產品采用標準< a、GB3804-90《3～65KV交流高壓負荷開關》
b、GBXXX-XX《交流高壓負荷開關-熔斷器組合電器》（等效IEC420-1990）
c、GB1995-89《交流高壓隔離開關和接地開關》

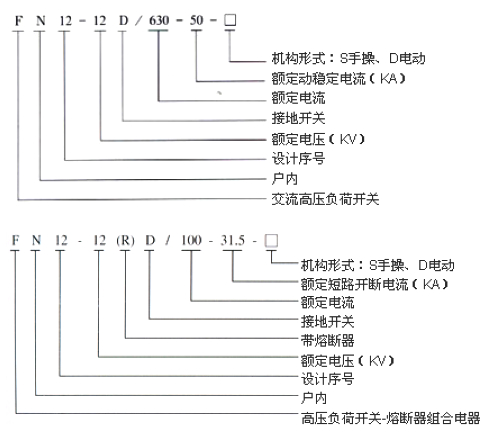

產品型號及含義

FN12-12D/630-50型戶內交流高壓負荷開關名稱及含義

正常工作環境

A、周圍空氣溫度不高于 +40^oC 不低于-25^oC；
B、海拔不超過1000米；
C、相對濕度，月平均值不大于90%，日平均值不大于95%；
D、周圍空氣應不受腐蝕性、可燃性氣體及水蒸汽體等明顯污染；
E、無經常性的劇烈運動；
F、耐污穢等級：Ⅱ級。
如使用條件超過上述規定，由用戶與制造廠商協商確定。

技術參數和性能見

序號prefix = o ns = "urn:schemas-microsoft-com:office:office"	項目	單位	FN12-12D/630-20	FN12-12R.D/125-31.5
1	額定電壓	KV	12
2	額定頻率	HZ	50
3	額定電流	A	630	125
4	雷電沖擊耐受電壓	KV	對地及相間75、隔離斷85
5	1min工頻耐受電壓	KV	對地及相間42、隔離斷48
6	額定熱穩定電流	KA	20（4s）
7	額定動穩定電流	KA	50
8	額定關合電流（峰值）	KA	50
9	額定短路開斷電流	KA		31.5
10	額定轉移電流	KA		1.5
11	******開斷電流（參考值）	KA	1.8
12	開斷空載變壓器容量	Kva	1250
13	額定電纜充電電流	A	10
14	額定有功負載電流開斷次數	次	>100
15	撞擊器觸發負載電流開斷次數	S		>0.06
16	接地開關熱穩定電流	KA		20(2s)
17	接地開關熱穩定電流（峰值）	KA	50	50
18	電動機操作電源電壓	V	AC220、DC48

安裝尺寸

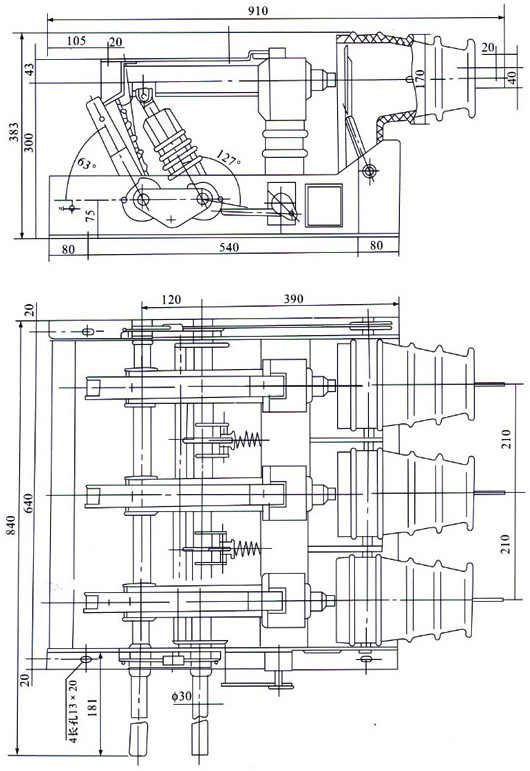

FN12-12R/630負荷開關外形尺寸

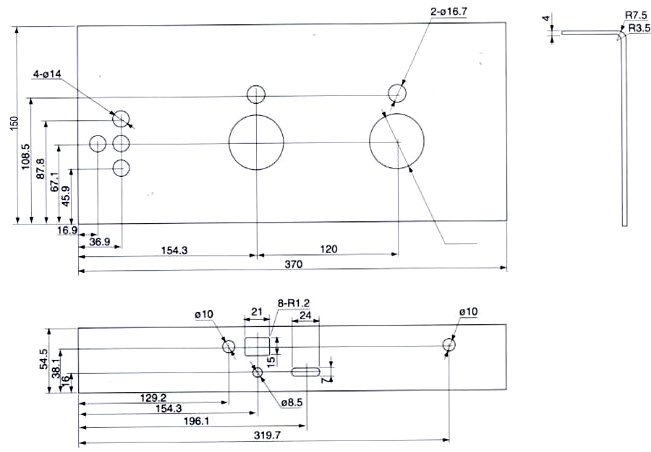

電動操作機構開孔尺寸圖

FN12-12R/630負荷開關

訂購須知：本圖片及其它信息權供參考用，如有變動不另行通知，購買前請來電詳細咨詢。

產品型號名稱：FN12-12R/630負荷開關
