FZN21-12R/125高壓真空負荷開關

產品簡介

該型高壓真空負荷開關及組合電器,適用于三相交流10KV、50HZ的電力系統中，或與成套配電設備及環網開關柜，組合式變電站等配套使用，廣泛用于域網建設改造工程、工礦企業、高層建筑和公共設施等，可作為環網供電或終端，起著電能的分配、控制和保護的作用。

使用環境條件

　　1、周圍空氣溫度上限：+40度，下限：-25度；
2、海拔高度不超過1000m；
3、相對濕度日平均值不大于95%，月平均值不大于90%；
4、地震烈度不超過8度；
5、無火災、爆炸危險，化學腐蝕及劇烈振動的場所；
6、污穢等級：Ⅱ級；
7、周圍空氣應不受腐蝕性或可燃性氣體及水蒸汽等明顯污染。

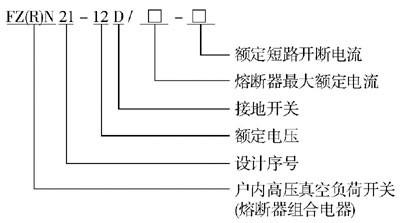

型號名稱及含義

主要技術參數及安裝尺寸

序號	項目		單位	數值	數值
序號	項目		單位	FZN21-12D/T630-20	FZN21-12D/T630-20
1	額定電壓		KV	12	12
2	額定頻率		HZ	50	50
3	額定電流		A	650	125
4	額定緣緣水平	1min工頻耐受電壓	KV	真空斷口、相間對地42	隔離斷口48
4	額定緣緣水平	雷電沖擊耐受電壓（峰值）	KV	真空斷口、相間對地75	隔離斷口85
5	額定峰值耐耐受電流		KA	50	-
6	4s額定知時耐受電流		KA	20	-
7	額定有功負載開斷電流		A	630	-
8	額定閉環開斷電流		A	630	-
9	額定電纜充電開斷電流		A	10	-
10	開斷空載變壓器容量		KVA	1250	1250
11	額定短路開斷電流		KA	-	31.5
12	額定轉移電流		A	-	3150
13	熔斷器型號			-	SDLAJ-12,SFLAJ-12,SKLAJ-12
14	撞擊器輸出能量		J	-	3月5日
15	額定短路關合電流		KA	50	80(預期峰值)
16	接地開關額定耐受電流（峰值）		KA	50	50
17	接地開關4s額定短時耐受電流		KA	20	20
18	輔助回路額定電壓（DC或AC）		V	≌220，≌110	≌220，≌110
19	機械壽命		次	10000	10000

結構及工作原理

該產品技術性能符合IEC出版物60265-1/FDIS《高壓負荷開關，第一部分：額定電壓1KV以上52KV以下的高壓負荷開關》、IEC60420《高壓交流負荷開關-熔斷器組合電器》、GB16926《交流高壓負荷開關-熔斷器組合電器》、GB3804-63KV《交流高壓負荷開關》的規定。
本產品具有開斷能力大、安全可靠、電壽命長、可頻繁操作、結構緊湊、體積小、重量輕、基本不需要維修等優點。具有開斷額定電流、過載電流（FZN21-12DR/T125-31.5）可開斷短路電流和防止設備缺相運行能力，開關有明顯可見的隔離斷口，配裝具有關合能力的接地開關電動彈簧機構，能夠遠動遠控。

訂購須知：本圖片及其它信息權供參考用，如有變動不另行通知，購買前請來電詳細咨詢。

產品型號名稱：FZN21-12R/125真空負荷開關
