FZN25-12/200系列真戶內空負荷開關

產品簡介

FZN25-12/200列真空負荷開關及組合電器，適用于三相交流50Hz。10kV的配電系統中，具有無污染、無火災及爆炸危險，能頻繁操作等優點，可作為環網柜，箱式變電站等其他類型的開關柜的主元件，用于變壓器，電纜，架空線路等電力設備的控制及保護，廣泛用于工廠、住宅小區、高層建筑、學校、公園等配電系統中。

FZN25.FZRN25 型真空負荷開關和組合電器,使用三相交流50Hz環網或終端供電和工業用電設備中,作負荷控制和短路保護之用,負荷開關分合負荷,閉環電流,空載變壓器和電纜充電電流.組合電器可以開斷直至額定短路電流的任何電流.采用直動式隔離斷口和真空弧室聯動.具有手動和電動功能.
FZN25.FZRN25獨特的傳動結構設計,滅弧室僅在關合和開斷的瞬間承受高壓,故體積小,重量輕.
FZN25.FZRN25可實現隔離斷口和滅弧室斷口的依次性操作.
FZN25.FZRN25在靜觸頭與動觸頭導電筒之間有與接地開關互為聯動的接地活門,既保證了安全又方便了檢修.

使用環境條件

　　1、周圍空氣溫度上限：+40度；下限：-25度；
2、海拔高度不超過1000m；
3、相對濕度日平均值不大于95%，月平均值不大于90%。
4、地震烈度不超過8度；
5、無火災、爆炸危險，化學瘸蝕及據唰振動的場所；
6、污穢等級：Ⅱ級；
7、周圍空氣應不受腐蝕性或可燃性氣體及水蒸汽等明顯污染。

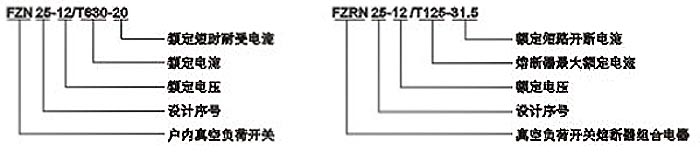

型號名稱及含義

FZN25-12/200真空負荷開關含義說明

主要技術參數及安裝尺寸

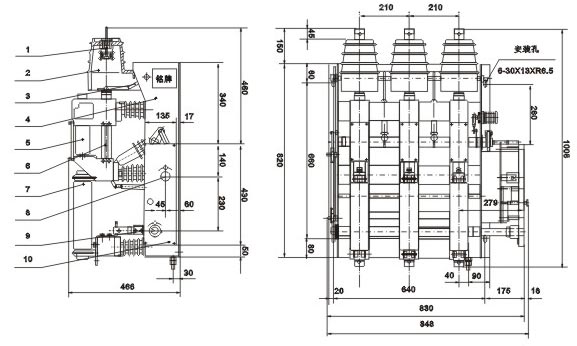

FZRN25-12D/125-31.5真空負荷開關--熔斷器組合電器外形及安裝尺寸

序號	項目		單位	參數
				FZN25-12D/T630-20	FZRN25-12D/T125-31.5
1	額定電壓		KV	12
2	額定頻率		HZ	50
3	額定電流		A	630	125
4	額定絕緣水平	1min工頻耐壓	KV	滅弧室斷口30;對地.相間42;隔離斷口48
		雷電沖擊耐壓	KV	對地.相間75;隔離斷口85
5	額定動穩電流(峰值)		KA	50	-
6	4S熱穩定電流		KA	20	-
7	額定有功負載開斷電流		A	630	125
8	額定閉環開斷電流		A	630	125
9	額定電纜充電開斷電流		A	10	10
10	開斷空載變壓器容量		KVA	1250	1250
11	額定短路開斷電流		KA	-	31.5
12	額定轉移電流.額定交接電流		A	-
13	熔斷器型號			-
14	撞擊器輸出能量		J	-
15	額定短路關合電流		KA	50
16	接地開關額定動穩定電流		KA	50
17	接地開關2S熱穩定電流		KA	20
18	輔助回路額定電壓		V	AC/CD220;110
19	機械壽命		次	10000

結構及工作原理

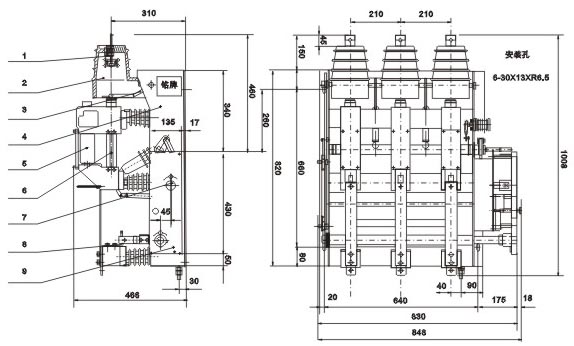

FZN25-12D/T630-20真空負荷開關外形及安裝尺寸

訂購須知：本圖片及其它信息權供參考用，如有變動不另行通知，購買前請來電詳細咨詢。

產品型號名稱：FZN25-12/200真空負荷開關
