放入收藏夾FN2-10/400A戶外高壓負荷開關
產品簡介
FN2-10/400A戶內負荷開關，適用于交流50HZ、6KV或12KV的網絡中，作為開斷和閉合負荷及過負荷電流之用，亦可用作開斷和閉合空載長線。空載變壓器及電容器之開關。帶有RN3型熔斷型的負荷開關可切斷短路，作保護開關之用。
負荷開關由底架，傳動機構，支柱絕緣子，閘刀及滅弧裝置等用部分阻成。底架由鋼板焊接而成，并裝有傳動機構。閘刀借支柱絕緣子固定在底架上，閘刀接觸點鉚有限觸頭，端部裝有弧動觸頭。滅弧裝置與裝置及噴嘴構成。在底加上還配有跳扣，凸輪與快速合閘彈簧，可進行快速合閘動作。
FN2-10/400A負荷開關使用環境條件
1、周圍空氣溫度上限：+40度，下限：-25度；
2、海拔高度不超過1000m；
3、相對濕度日平均值不大于95%，月平均值不大于90%。
4、地震烈度不超過8度；
5、無火災、爆炸危險，化學腐蝕及劇烈振動的場所；
6、污穢等級：Ⅱ級；
7、周圍空氣應不受腐蝕性或可燃性氣體及水蒸汽等明顯污染。
名稱及含義
主要技術參數
| 額定電壓(KV)prefix = o ns = "urn:schemas-microsoft-com:office:office" | 額定電流(A) | 額定開斷電流(KA) | 額定峰值耐受電流(KA) | 額定短時耐受電流(KA) | 額定短路持續時間(S) | 重量(KG) | |
| cosφ=0.15 | cosφ=0.17 | ||||||
| 10 | 400 | 8.5 | 1.45 | 25 | 8.5 | 5 | 50 |
| 額定電壓(KV) | 額定電流(A) | 額定開斷電流(KA) | 額定峰值耐受電流(KA) | 額定短時耐受電流(KA) | 額定短路持續時間(S) | 重量(KG) | |
| cosφ=0.15 | cosφ=0.17 | ||||||
| 10 | 400 | 8.5 | 1.45 | 25 | 8.5 | 5 | 50 |

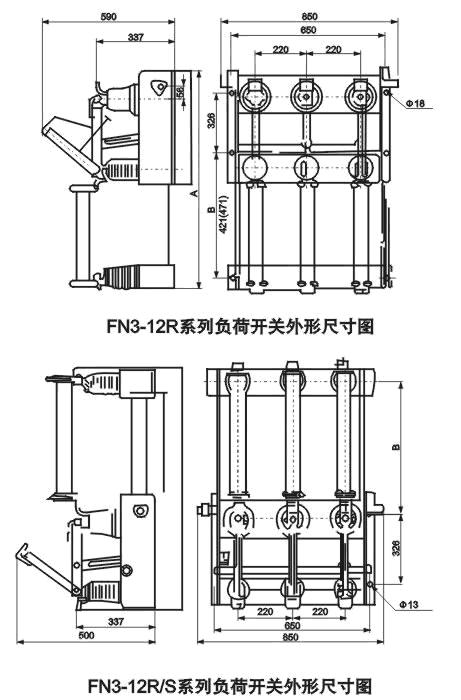

外形安裝尺寸
訂購須知：本圖片及其它信息權供參考用，如有變動不另行通知，購買前請來電詳細咨詢。
產品型號名稱：FN2-10/400A負荷開關
