FN7-12D/630A真空負荷開關

產品簡介

FN5-12R（L）型戶內交流高壓負荷開關-熔斷器組合電器亦稱帶脫扣裝置負荷開關（以下簡稱開關），適用于50Hz，額定電壓6-12kV的網絡中，可開斷負荷電流、過載電流及短路電流，本負荷開關配用CS6-I型手動操動機構，本產品專用的CS手動機構。

FN5-12R（L）系列戶內交流高壓負荷開關-熔斷器組合器是我公司引進國外先進技術，結合我國的供電要求，自行設計研制面成的。該產品經長期的試運行考核，性能達到IEC420《交流高壓負荷開關-熔斷器組合電器》（1990版）和GB3840《3-63kV交流高壓負荷開關》標準要求，與國外同類產品比較，技術參數已達到同類產品水平，具有體積小，重量輕，可用于環網柜和箱式變電站，廣泛應用于12kV線路的電能分配，并有效地避免了設備的缺相運行。

該產品的研制成功填補了國內空白，可實現開關、隔離和接地三功能。

使用環境條件
　　1、周圍空氣溫度上限：+40度，下限：-25度；
2、海拔高度不超過1000m；
3、相對濕度：日平均值不大于95%，月平均值不大于90%；
4、地震烈度不超過8度；
5、無火災、爆炸危險，化學腐蝕及劇烈振動的場所；
6、污穢等級：Ⅱ級；
7、周圍空氣應不受腐蝕性或可燃性氣體及水蒸汽等明顯污染。

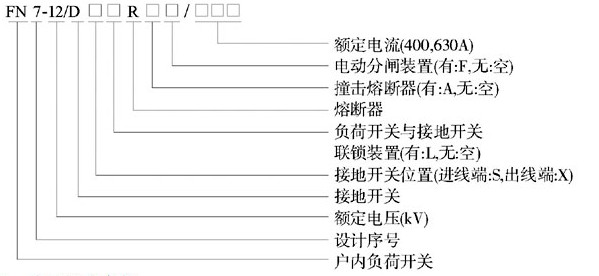

名稱及含義

主要技術參數

負荷開關-熔斷器組合電器的技術參數見下表：

序號	名稱	單位	參數
1	額定電壓	kV	12
2	最高工作電壓	kV	12
3	額定頻率	Hz	50
4	額定電流	A	100
5	額定短路開斷電流	kA	50
6	1min工頻耐受電壓（有效值）對地、相間/隔離斷口	kA	42/48
7	雷電沖擊耐受電壓（峰值）	kV	75/85
8	熔斷件撞擊輸出能量	kg	5

2、組合電器所配負荷開關的技術參數見下表：

序號	名稱	單位	參數
1	額定電壓	kV	12
2	最高工作電壓	kV	12
3	額定頻率	Hz	50
4	額定電流	A	630
5	額定負載有功負載開斷電流	A	630
6	5%額定有功負載開斷電流	A	31.5
7	額定電容開斷電流	A	10
8	額定電感開斷電流	A	40
9	額定轉移電流	kA	1.3
10	額定短時耐受電流	kA	20
11	額定峰值耐受電流	kA	50
12	機械壽命	次	2000

名稱	名稱	全型號	DS	DX	L	R	RA	F	用途
接線開幕關在進線端	接線開幕關在出線端	聯鎖裝置	熔斷器	撞擊式熔斷器	電動分閘裝置
負荷開關	不帶撞擊熔斷器	FN7-10	-	-	-	-	-	-	線夾負荷開關
		FN7-10DSL	△	-	△	-	-	-
		FN7-10DXL	-	△	△
		FN7-10R	-	-	-	△	-	-	變壓器保護
		FN7-10DSLR	△	-	△	△	-	-
		FN7-10DXLR	-	△	△	△	-	-
	帶撞擊熔斷器	FN7-10RAF	-	-	-	-	△	△	變壓器保護
		FN7-10DSLRAF	△	-	△	-	△	△
		FN7-10DXLRAF	-	△	△	-	△	△

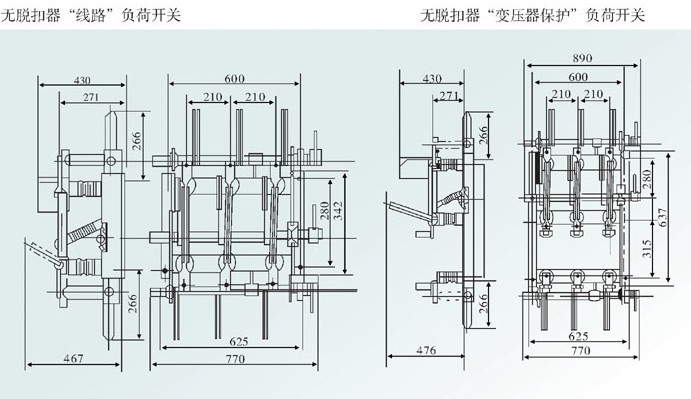

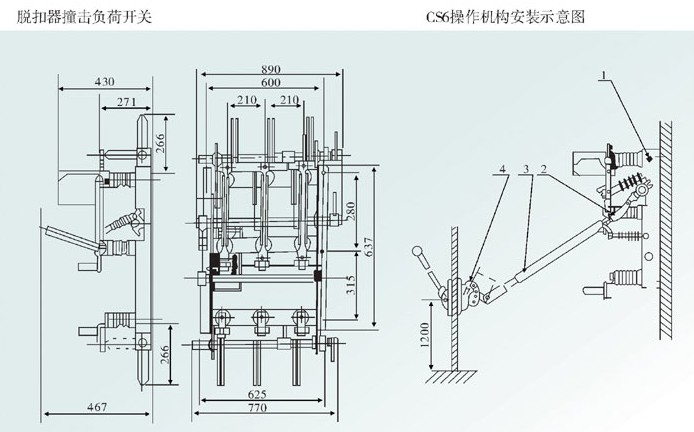

外形安裝尺寸

訂購須知：本圖片及其它信息權供參考用，如有變動不另行通知，購買前請來電詳細咨詢。

產品型號名稱：FN7-12D/630A負荷開關
