FN5-10R/630A真空負荷開關

產品簡介

FN5-10R/630A型戶內交流高壓負荷開關(以下簡稱負荷開關適用于交流50Hz、12kV的網絡中，作為開斷負荷電流及關合短路電流之用。帶有熔斷器的負荷開關可切斷短路電流，作保護開關之用。
本負荷開關可配用CS6-1型手動操作機構、本產品專用CS□手動操作機構或CJ□電動操動機構。
FN5-12R(L)型戶內交流高壓負荷開關-熔斷器組合電器經全面型式試驗和長期的試運行考核，性能達到IEC420《交流高壓負荷開關-熔斷器組合電器》(1990版)和GB3804《3-63KV交流高壓負荷開關》標準要求，與國外同類產品比較，技術參數已達到同類產品水平，具有體積小，重量輕，可用于環網柜和箱式變電站，廣泛應用于10KV線路電能的分配，可實現開關、隔離和接地三工位，并有效地避免了設備的缺相運行。

使用環境條件

　　1、周圍空氣溫度上限：+40度，下限：-25度；
2、海拔高度不超過1000m；
3、相對濕度日平均值不大于95%，月平均值不大于90%；
4、地震烈度不超過8度；
5、無火災、爆炸危險，化學腐蝕及劇烈振動的場所；
6、污穢等級：Ⅱ級；
7、周圍空氣應不受腐蝕性或可燃性氣體及水蒸汽等明顯污染。

名稱及含義

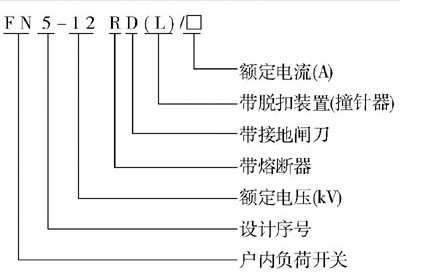

FN5-10/630A 真空負荷開關名稱及含義

主要技術參數

項目	單位	數據
額定電壓	KV	12
最高工作電壓	KV	12.7
額定頻率	HZ	50
額定電流	A	400	630
額定短時耐受民流（熱穩定）	KA/S	12.5/4	20/2
額定峰值耐受電流（熱穩定）	KA	31.5	50
額定閉環開斷電流	A	400	630
額定有功負載開斷電流	A	400	630
5%額定有功負載開斷電流	A	20	31.5
額定電纜充電開斷電流	A	10
額定空載變壓器載斷電流		1250kVA變壓器的空載電流
額定短路關合電流	KA	31。5	50
額定電流開斷次數	負荷/次	100%2	30%75
1min工頻耐受電壓（有限值）對地、相同/隔離斷口	KV	12/48
工頻耐受電壓隔離斷口間	KV	53
雷電沖擊耐受（峰值）對地、相同/隔離斷口	KV	75/85
分合痼操作力距（力）	Nm（N）	90（180）	100（200）

項目	單位	數據
額定電壓	KV	12
最高工作電壓	KV	12.7
額定頻率	HZ	50
額定電流	A	400	630
額定短時耐受民流（熱穩定）	KA/S	12.5/4	20/2
額定峰值耐受電流（熱穩定）	KA	31.5	50
額定閉環開斷電流	A	400	630
額定有功負載開斷電流	A	400	630
5%額定有功負載開斷電流	A	20	31.5
額定電纜充電開斷電流	A	10
額定空載變壓器載斷電流		1250kVA變壓器的空載電流
額定短路關合電流	KA	31。5	50
額定電流開斷次數	負荷/次	100%2	30%75
1min工頻耐受電壓（有限值）對地、相同/隔離斷口	KV	12/48
工頻耐受電壓隔離斷口間	KV	53
雷電沖擊耐受（峰值）對地、相同/隔離斷口	KV	75/85
分合痼操作力距（力）	Nm（N）	90（180）	100（200）

外形安裝尺寸

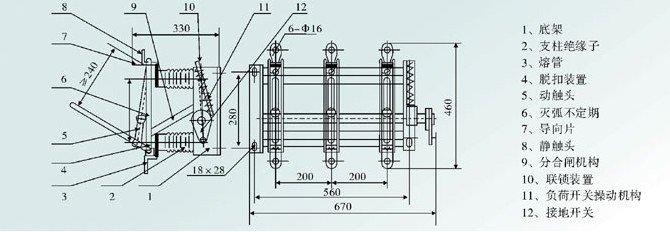

FN5-10/630A 真空負荷開關安裝尺寸圖

訂購須知：本圖片及其它信息權供參考用，如有變動不另行通知，購買前請來電詳細咨詢。

產品型號名稱：FN5-10R/630A真空負荷開關
